ATS-Pを再現するクラス [詳解]

#include <AtsP.h>

Atsp の継承関係図

Atsp 連携図

クラス
class	PatternP
	制限速度パターン関連を記述するクラス [詳解]

class	SectionP
	停止信号パターン関連を記述するクラス [詳解]

公開メンバ関数
	Atsp (void)

virtual	~Atsp (void)

void	InitP (void)
	Initializeで実行する関数 [詳解]

void	StartP (void)
	ATS-Pを投入する際に実行する関数 [詳解]

void	ExitP (void)
	ATS-Pを遮断する際に実行する関数 [詳解]

void	PassedBeaconP (int index, int signal, float distance, int optional)
	SetBeaconDataで実行される関数 [詳解]

void	ResetSwDownP (void)
	復帰ボタンが押下された際に実行する関数 [詳解]

void	ExeP (void)
	Elapseで実行する関数 [詳解]

公開変数類
int	EmergencyNotch
	非常ブレーキノッチ(HBを含む) [詳解]

int	ServiceNotch
	常用最大ブレーキノッチ(HBを含む) [詳解]

int	AtsNotch
	ATS確認ノッチ(B1) [詳解]

const float *	TrainSpeed
	列車速度[km/h] [詳解]

const int *	Time
	ゲーム内時刻[ms] [詳解]

const int *	ManualBrakeNotch
	手動ブレーキノッチ(HBを含む) [詳解]

double	Location
	列車位置[m] [詳解]

float	max_deceleration_
	常用最大減速度[km/h/s] [詳解]

int	atsp_power_
	ATS-P電源(0: 消灯, 1: 点灯) [詳解]

int	atsp_use_
	ATS-P(0: 消灯, 1: 点灯) [詳解]

int	atsp_max_spd_
	車両ATS-P最高速度[km/h] [詳解]

float	atsp_deceleration_
	ATS-Pブレーキ減速度[km/h/s]. [詳解]

int	atsp_brake_notch_
	ATS-P出力ブレーキノッチ(HBを含まない) [詳解]

int	atsp_aprch_lamp_
	パターン接近(0: 消灯, 1: 点灯) [詳解]

int	atsp_brake_lamp_
	ブレーキ作動(0: 消灯, 1: 点灯) [詳解]

int	atsp_reset_lamp_
	ブレーキ解放(0: 消灯, 1: 点灯) [詳解]

int	atsp_ding_
	ATS-Pベルの状態 [詳解]

非公開メンバ関数
void	SetPatternList (void)
	速度照査パターンを作成する関数 [詳解]

void	AdjDeceleration (int deceleration)
	勾配補正設定を行う関数 [詳解]

int	SearchPattern (float distance)
	距離に対応する速度を返す関数 [詳解]

void	ValidPattern (int &tget_spd, int pattern_status)
	パターンが無効の場合に目標速度を車両ATS-P最高速度に修正する関数 [詳解]

int	CalcPatternSpd (int tget_spd, float pattern_end_loc)
	パターン照査速度を算出する関数 [詳解]

int	IsAprchPattern (int tget_spd, float pattern_end_loc)
	パターン接近警報を発信する関数 [詳解]

void	CollectPattern (void)
	パターン情報を集約する関数 [詳解]

void	CalcPattern (void)
	各パターン情報からパターン照査速度を算出し、パターン接近警報の状態を取得する関数 [詳解]

void	AtspCheck (void)
	フラグのON, OFFを行う関数 [詳解]

void	Reset (void)
	復帰扱いの判定を行う関数 [詳解]

void	BrakeExe (void)
	ブレーキノッチを出力する関数 [詳解]

void	DisplayLamp (void)
	ランプの点灯, 消灯を行う関数 [詳解]

void	PlaySound (void)
	サウンドを再生する関数 [詳解]

基底クラス Base に属する継承非公開メンバ関数
template<typename T >
T	VectorGetOrDefault (const boost::container::vector< T > &v, int index, char file, char func, int line)
	vectorコンテナへの範囲外アクセス時にデフォルト値を返す関数 [詳解]

template<typename T , std::size_t N>
T	ArrayGetOrDefault (const boost::array< T, N > &a, int index, char file, char func, int line)
	arrayコンテナへの範囲外アクセス時にデフォルト値を返す関数 [詳解]

template<typename T >
T	VectorTryGet (const boost::container::vector< T > &v, int index, char file, char func, int line)

template<typename T , std::size_t N>
T	ArrayTryGet (const boost::array< T, N > &a, int index, char file, char func, int line)

非公開変数類
int	max_brake_notch_
	常用最大ブレーキノッチ(HBを含まない) [詳解]

int	default_notch_
	標準ブレーキノッチ [詳解]

boost::container::vector< double >	pattern_list_
	速度照査パターン [詳解]

double	adj_deceleration_
	各ブレーキノッチの減速度補正値[m/s^2] [詳解]

boost::array< float, ALL_PATTERN_P >	pattern_end_loc_list_
	全パターンの減速完了地点[m] [詳解]

boost::array< int, ALL_PATTERN_P >	pattern_is_valid_list_
	全パターンの状態(0: 無効, 1: 有効) [詳解]

boost::array< int, ALL_PATTERN_P >	pattern_tget_spd_list_
	全パターンの目標速度[km/h] [詳解]

boost::array< int, ALL_PATTERN_P >	pattern_pre_spd_list_
	全パターンのパターン照査速度[km/h] [詳解]

boost::array< int, ALL_PATTERN_P >	pattern_aprch_list_
	全パターンのパターン接近警報の状態(0: 無効, 1: 有効) [詳解]

int	next_atsp_ding_
	1フレーム後のATS-Pベルの状態 [詳解]

int	prev_aprch_lamp_
	以前のパターン接近灯(0: 消灯, 1: 点灯) [詳解]

int	debug_timer_
	Debug出力する次のゲーム内時刻[ms]. [詳解]

boost::scoped_ptr< SectionP >	section_p_

boost::scoped_ptr< PatternP >	pattern_p_

詳解

ATS-Pを再現するクラス

構築子と解体子

Atsp::Atsp ( void )

Atsp::~Atsp ( void )

virtual

関数詳解

void Atsp::AdjDeceleration ( int deceleration )

private

勾配補正設定を行う関数

引数

deceleration 減速度補正値[m/s^2]*1000

呼び出し関係図:

被呼び出し関係図:

void Atsp::AtspCheck ( void )

private

フラグのON, OFFを行う関数

被呼び出し関係図:

void Atsp::BrakeExe ( void )

private

ブレーキノッチを出力する関数

被呼び出し関係図:

void Atsp::CalcPattern ( void )

private

各パターン情報からパターン照査速度を算出し、パターン接近警報の状態を取得する関数

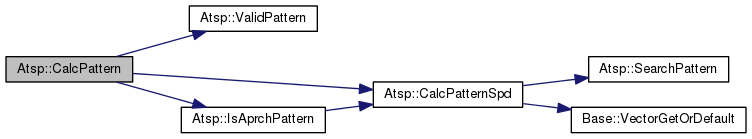

呼び出し関係図:

被呼び出し関係図:

int Atsp::CalcPatternSpd	(	int	tget_spd,
		float	pattern_end_loc
	)

private

パターン照査速度を算出する関数

減速完了地点内方は目標速度のフラットパターンとなる

引数

tget_spd	目標速度[km/h]
pattern_end_loc	減速完了地点[m]

戻り値: パターン照査速度[km/h]

呼び出し関係図:

被呼び出し関係図:

void Atsp::CollectPattern ( void )

private

パターン情報を集約する関数

被呼び出し関係図:

void Atsp::DisplayLamp ( void )

private

ランプの点灯, 消灯を行う関数

被呼び出し関係図:

void Atsp::ExeP ( void )

Elapseで実行する関数

呼び出し関係図:

被呼び出し関係図:

void Atsp::ExitP ( void )

ATS-Pを遮断する際に実行する関数

呼び出し関係図:

void Atsp::InitP ( void )

Initializeで実行する関数

呼び出し関係図:

被呼び出し関係図:

int Atsp::IsAprchPattern	(	int	tget_spd,
		float	pattern_end_loc
	)

private

パターン接近警報を発信する関数

引数

tget_spd	目標速度[km/h]
pattern_end_loc	減速完了地点[m]

戻り値: パターン接近警報の状態(0: 無効, 1: 有効)

呼び出し関係図:

被呼び出し関係図:

void Atsp::PassedBeaconP	(	int	index,
		int	signal,
		float	distance,
		int	optional
	)

SetBeaconDataで実行される関数

引数

index	地上子種別
signal	対となるセクションの信号番号
distance	対となるセクションまでの距離[m]
optional	地上子に設定された任意の値

呼び出し関係図:

被呼び出し関係図:

void Atsp::PlaySound ( void )

private

サウンドを再生する関数

被呼び出し関係図:

void Atsp::Reset ( void )

private

復帰扱いの判定を行う関数

被呼び出し関係図:

void Atsp::ResetSwDownP ( void )

復帰ボタンが押下された際に実行する関数

呼び出し関係図:

被呼び出し関係図:

int Atsp::SearchPattern ( float distance )

private

距離に対応する速度を返す関数

指定された距離の近似値に対応する速度を検索する

引数

distance 距離[m]

戻り値: 距離に対応する速度[km/h]

被呼び出し関係図:

void Atsp::SetPatternList ( void )

private

速度照査パターンを作成する関数

被呼び出し関係図:

void Atsp::StartP ( void )

ATS-Pを投入する際に実行する関数

呼び出し関係図:

void Atsp::ValidPattern	(	int &	tget_spd,
		int	pattern_status
	)

private

パターンが無効の場合に目標速度を車両ATS-P最高速度に修正する関数

引数

tget_spd	目標速度[km/h]
pattern_status	パターン状態(0: 無効, 1: 有効)

被呼び出し関係図:

メンバ詳解

double Atsp::adj_deceleration_

private

各ブレーキノッチの減速度補正値[m/s^2]

int Atsp::AtsNotch

ATS確認ノッチ(B1)

int Atsp::atsp_aprch_lamp_

パターン接近(0: 消灯, 1: 点灯)

int Atsp::atsp_brake_lamp_

ブレーキ作動(0: 消灯, 1: 点灯)

int Atsp::atsp_brake_notch_

ATS-P出力ブレーキノッチ(HBを含まない)

float Atsp::atsp_deceleration_

ATS-Pブレーキ減速度[km/h/s].

int Atsp::atsp_ding_

ATS-Pベルの状態

int Atsp::atsp_max_spd_

車両ATS-P最高速度[km/h]

int Atsp::atsp_power_

ATS-P電源(0: 消灯, 1: 点灯)

int Atsp::atsp_reset_lamp_

ブレーキ解放(0: 消灯, 1: 点灯)

int Atsp::atsp_use_

ATS-P(0: 消灯, 1: 点灯)

int Atsp::debug_timer_

private

Debug出力する次のゲーム内時刻[ms].

int Atsp::default_notch_

private

標準ブレーキノッチ

int Atsp::EmergencyNotch

非常ブレーキノッチ(HBを含む)

double Atsp::Location

列車位置[m]

const int* Atsp::ManualBrakeNotch

手動ブレーキノッチ(HBを含む)

int Atsp::max_brake_notch_

private

常用最大ブレーキノッチ(HBを含まない)

float Atsp::max_deceleration_

常用最大減速度[km/h/s]

int Atsp::next_atsp_ding_

private

1フレーム後のATS-Pベルの状態

boost::array<int, ALL_PATTERN_P> Atsp::pattern_aprch_list_

private

全パターンのパターン接近警報の状態(0: 無効, 1: 有効)

boost::array<float, ALL_PATTERN_P> Atsp::pattern_end_loc_list_

private

全パターンの減速完了地点[m]

boost::array<int, ALL_PATTERN_P> Atsp::pattern_is_valid_list_

private

全パターンの状態(0: 無効, 1: 有効)

boost::container::vector<double> Atsp::pattern_list_

private

速度照査パターン

boost::scoped_ptr<PatternP> Atsp::pattern_p_

private

boost::array<int, ALL_PATTERN_P> Atsp::pattern_pre_spd_list_

private

全パターンのパターン照査速度[km/h]

boost::array<int, ALL_PATTERN_P> Atsp::pattern_tget_spd_list_

private

全パターンの目標速度[km/h]

int Atsp::prev_aprch_lamp_

private

以前のパターン接近灯(0: 消灯, 1: 点灯)

boost::scoped_ptr<SectionP> Atsp::section_p_

private

int Atsp::ServiceNotch

常用最大ブレーキノッチ(HBを含む)

const int* Atsp::Time

ゲーム内時刻[ms]

const float* Atsp::TrainSpeed

列車速度[km/h]
